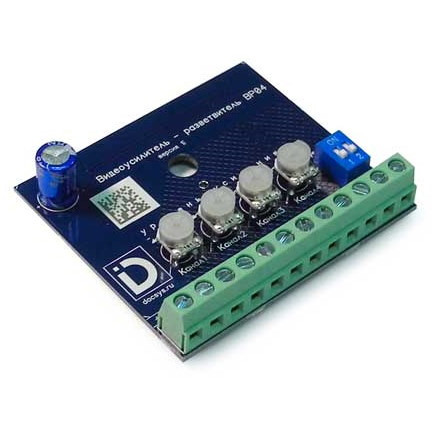

​Даксис ВР-04 - разветвитель видеосигнала

Даксис ВР-04 - разветвитель видеосигнала предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки.

Особенности:

• Напряжение питания: +10..+16 (Использовать только источник постоянного напряжения!)
• Ток потребления: 40..100мА (зависит от характера нагрузки, длины линии и уровня видеосигнала)
• Полоса пропускания до: 85МГц (совместим с CVBS, AHD и аналогичными видео форматами)
• Входное сопротивление: 75 Ом />3 MOm (переключатель 75Ωвключен (вверх) / выключен (вниз))
• Коэффициент усиления: 0..12дБ
• Напряжение входного сигнала: 0.5 .. 1.5 Vp-p
• Выходное сопротивление: 75 Ом
• Климатические условия: -10..75°С, влажность 10..85%
